Larex Global Floor este specializata si autorizata pentru montarea cupolelor luminatoare JET. Acestea sunt create pentru a se adapta diverselor situatii din pricina varietatii de materiale si multiplelor variante de configurare disponibile. Spectrul larg de accesorii disponibile si compatibilitatea lor le fac sa aiba mare cautare atunci cand este nevoie de gasirea unor solutii de calitate pentru iluminare, ventilare si sisteme de trape de fum.

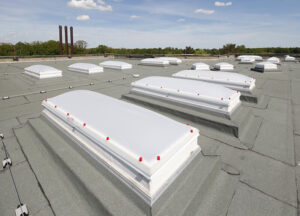

 | JET-TOP 90 FORME SPECIALE MODELE SPECIALE DE CUPOLE LUMINATOARE |

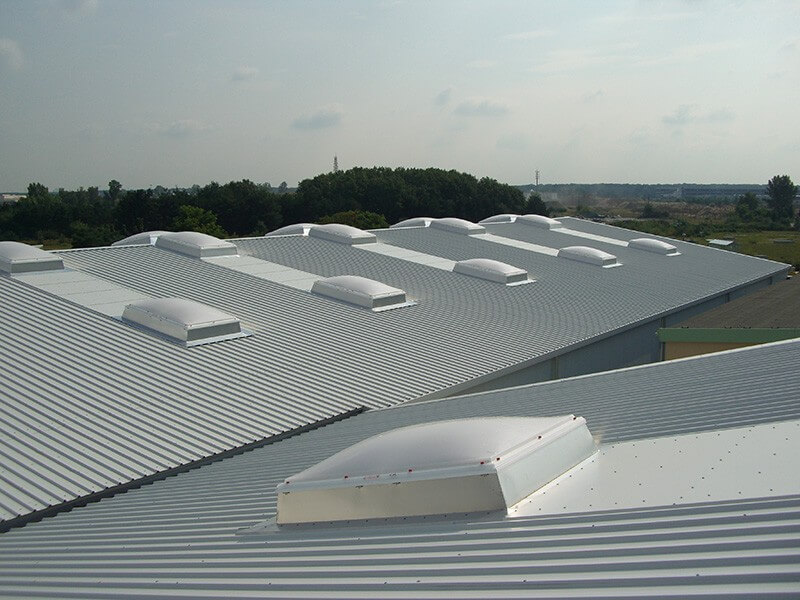

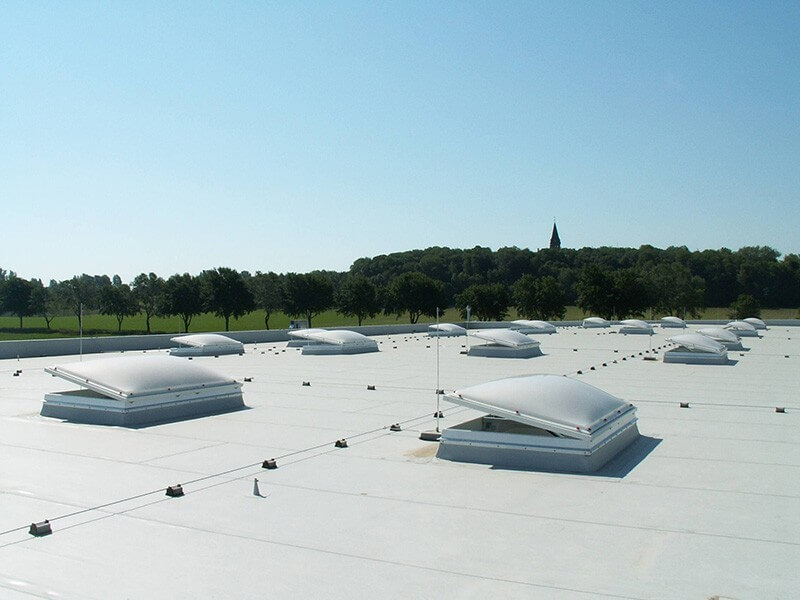

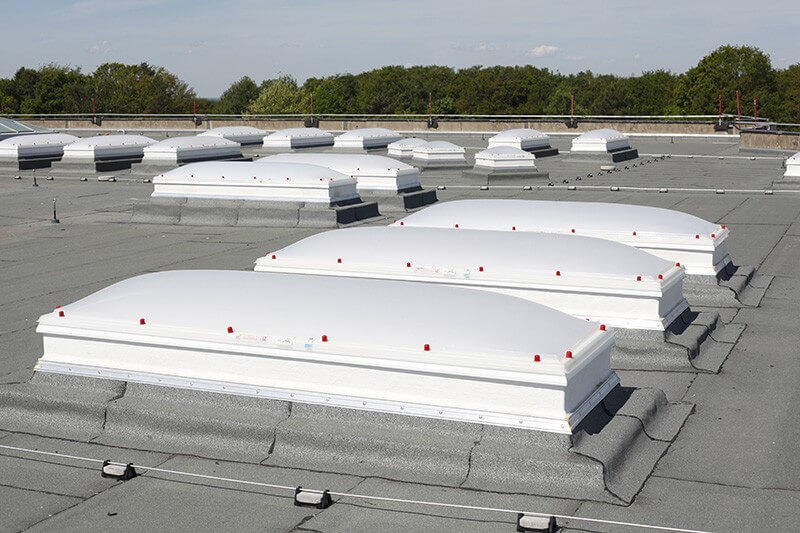

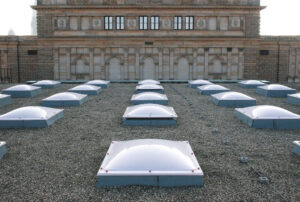

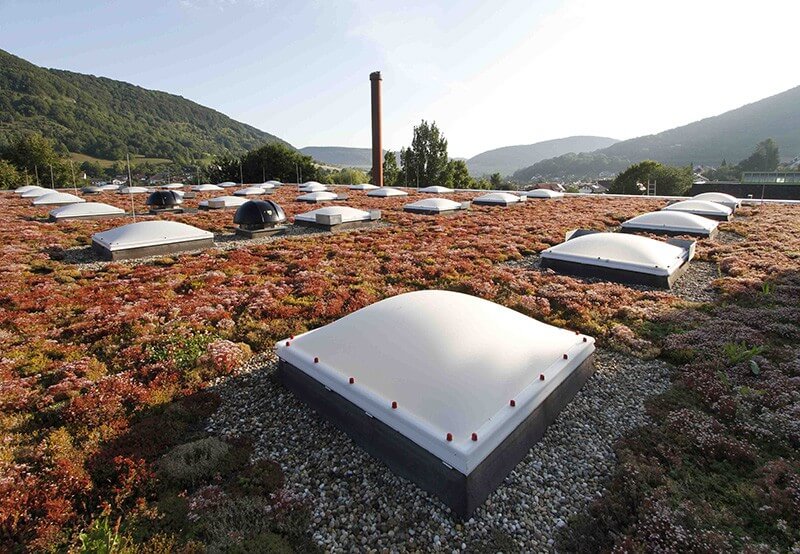

Cupola luminatoare pentru acoperisuri plane – utilizata atat pentru constructii noi cat si pentru reabilitari, pentru accente arhitecturale in acoperisuri plate, cu un grad ridicat de protectie la „cadere prin“ si protectie solara
NOU este disponibila si varianta cu vitrare rezistenta la grindinaJET-TOP 90
| compatibila cu toate soclurile JET si cu aproape toate soclurile altor furnizori mobila cu ajutorul unei rame de ventilatie si a accesoriilor de deschidere potrivite poate fi folosita ca trapa de fum cu diferitele sisteme de deschidere FIREJET®-(vezi si brosura 6.1.2), testata conform cu SR EN 12101-2 B-s2, d01 slab inflamabil conform EN 13501-5 beneficii suplimentare rezistenta la grindina, rezistenta la „cadere prin“ in timpul instalarii si cu rezistenta crescuta la efractie vezi modele speciale de cupole luminatoare JET |
| Valoare U W / m² K: 2-straturi: 2,7 W/m²K; 3-straturi: 1,8 W/m²K |
| Transmisia luminii % aprox.: 2-straturi opal: 75% / clar 85%; 3-straturi opal: 64% / clar: 78% |
JET-TOP 90 forme speciale

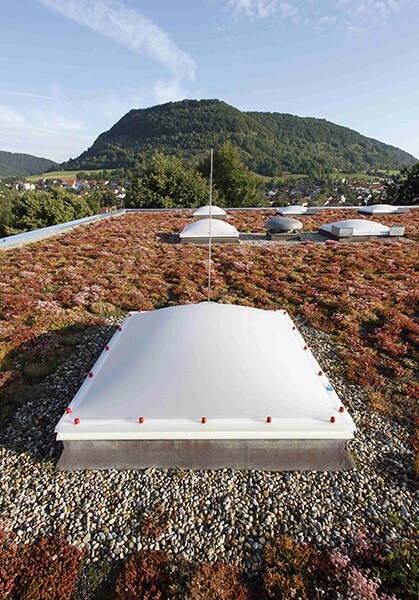

- piramida

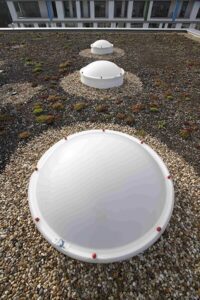

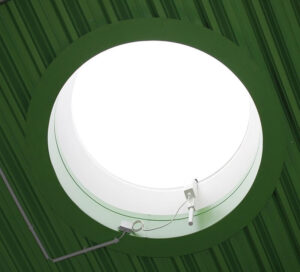

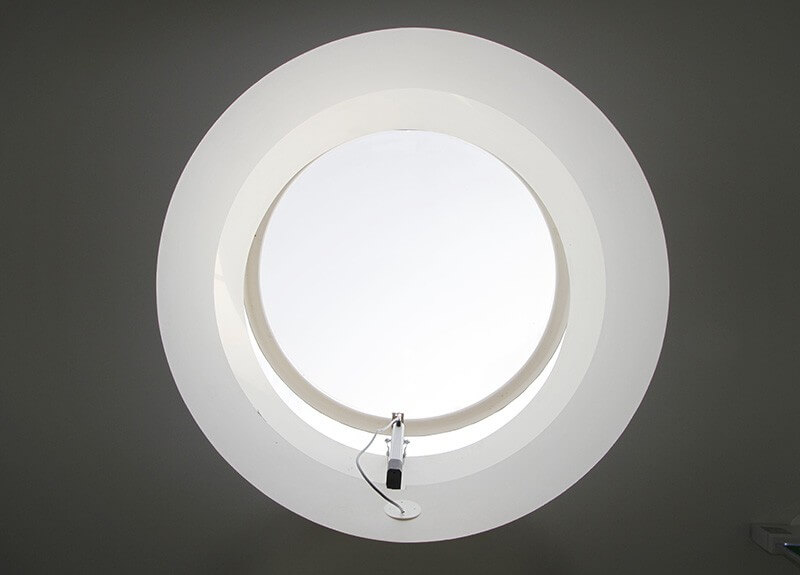

- rotunda forma „plata“

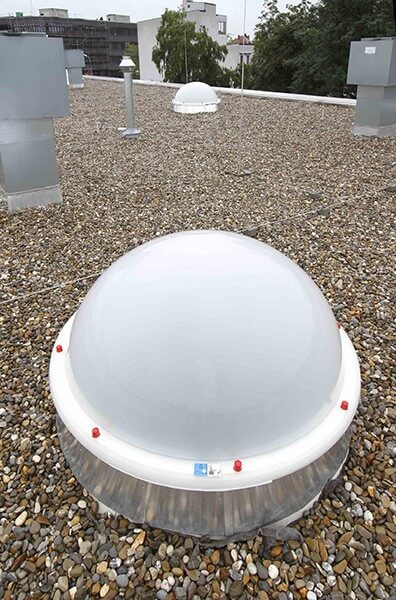

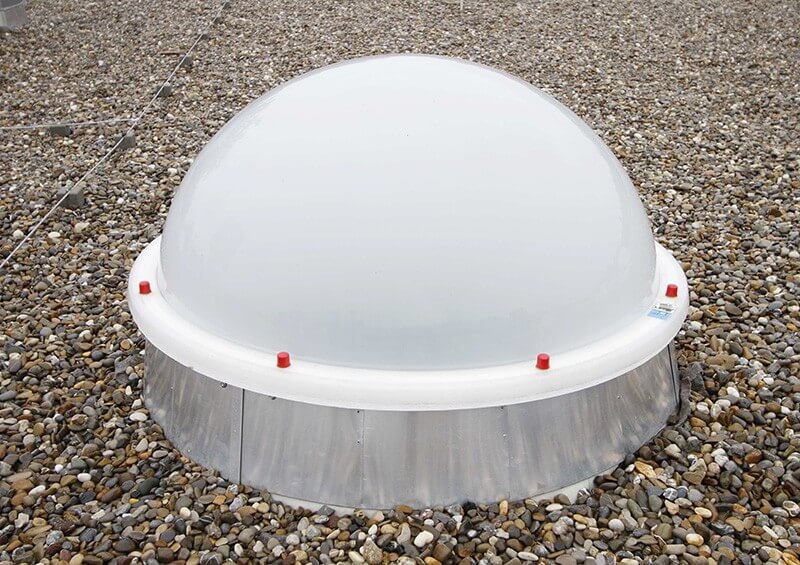

- rotunda forma emisferica
Modele speciale de cupole luminatoare JET
JET-HAIL-STOP (vitrare realizata in intregime din policarbonat):
- HW5 pentru etansare, HW5 pentru transmisie a luminii si HW5 pentru optica
(cf. normei de testare nr. 10 VKF, Bern si raportul de testare FPC nr. 298-13-4) - rezistenta la „cadere prin“ in timpul instalarii (vezi JET-SUPER-TOP)
- rezstanta crescuta la efractie
JET-SUPER-TOP (vitrare din policarbonat):
- HW5 pentru etansare, HW4 pentru transmisie a luminii si HW3 pentru optica
(cf. normei de testare nr. 10 VKF, Bern si raportul de testare FPC nr. 298-13-1c) - rezistenta la „cadere prin“ in timpul instalarii
- rezistenta crescuta la efractie

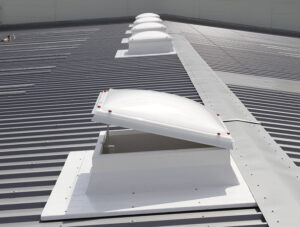

Cupola luminatoare JET-HEATSTOP:
- protectie solara cu ajutorul stratului exterior din PLEXIGLAS HEATSTOP®
Cupola opaca JET-BLACK-TOP:
- stratul exterior din acril negru (PMMA), folosita ca trapa pentru evacuare fum si gaze fierbinti
JET-PET-TOP din polietilena (PET-G):
- protectie la „cadere prin“ in timpul instalarii
- B1 slab inflamabil conform DIN 4102
- B-s2, d0 slab inflamabil conform EN 13501-1

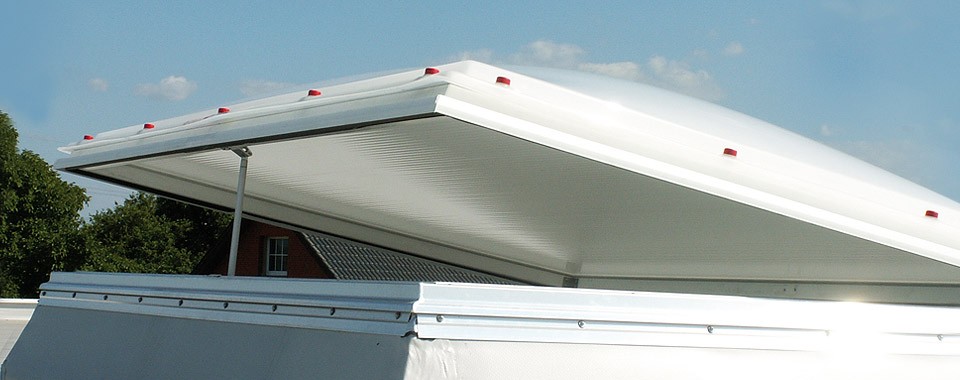

| JET-TOP 90 PLUS |  |
Prezentare generala JET-TOP 90 PLUS
- compus din sticla acrilica de inalta calitate, rezistenta UV, in doua straturi opal/transparent avand la interior o foaie de policarbonat cu 7 pereti PC-S7P 16 opal/transparent
Date tehnice:
- coeficient de transfer termic: Un,LK = 1,17 W/m2K
- izoalre fonica: Rw = 28 dB
- transmisie a luminii:
pentru opal: 38 %
pentru transparent: 48 % - transmisie a energiei:
pentru opal: 54 %
pentru transparent: 56 %
Avantajele produsului:
- valori considerabil mai bune decat cerintele EnEV 2009
- imbunatatirea valorii coeficientului de transfer termic Un:
cu aprox. 57 % comparat cu varianta cu doar doua straturi de sticla acrilica si
cu aprox: 22 % comparat cu varianta cu 4 straturi de sticla acrilica - potential mare de economisire a energiei
- izolare fonica crescuta
Nota:
Este posibila upgradarea ulterioara de la JET-TOP 90 la JET-TOP 90 PLUS.

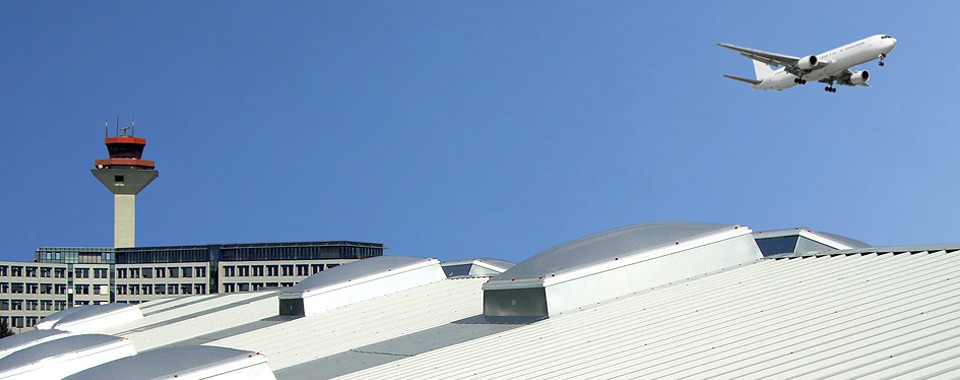

 | JET-TOP 90 cu Izolare fonica |
Izolare fonica si lumina naturala Protectie permanenta la „cadere prin” in pozitia inchis Prezentare generala JET-TOP 90 cu IZOLARE FONICA
- realizata din sticla acrilica PMMA, in dublu strat opal/ transparent
si un panou interior de sticla securizata LSG de 8 mm mat/transparent
Date tehnice
coeficient de transfer termic:
- Un,LK = 1,99 W/m2K
valoare izolare fonica:
- Rw = 36 dB
transmisie a luminii:
- pentru mat: 44 %
- pentru transparent: 65 %
transmisie a energiei:
- pentru mat: 53 %
- pentru transparent: 72 %
Avantajele produsului
- indeplineste cereintele EnEV 2009
- ofera posibilitatea de conformitate cu limitele oficiale de emisii acustice in,
de exemplu, zone comerciale mixte - mareste izolarea fonica in, de exemplu, zonele apropiate aeroporturilor
- certificare BG pentru protectie permanenta la „cadere prin” in pozitia inchis

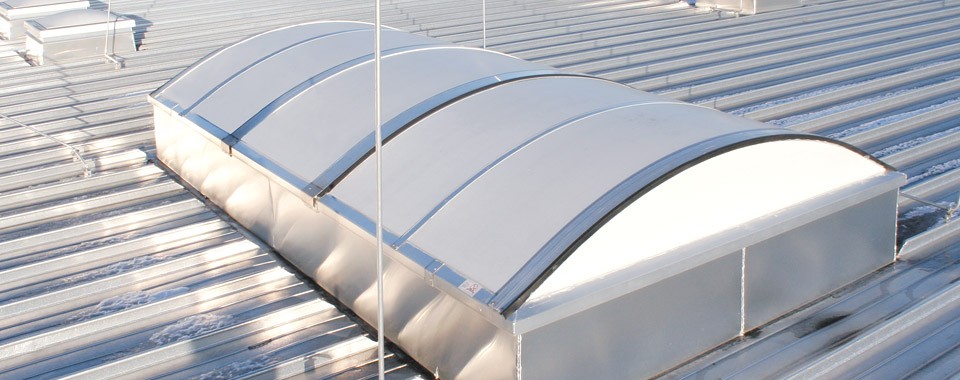

| Trapa de lumina JET-VARIO |  |
Trapele de lumina JET-Vario asigura aport de lumina naturala, evacueaza fumul si ventileaza eficient.
Putem de asemenea fabrica acest produs conform specificatiilor clientului, dupa masuratori exacte, si ca unitate gata de instalat.
| Potrivit in special pentru proiecte de reabilitare, datorita dimensiunilor exacte, la centimetru, inscrise pe verso Prelucrarea in fabrica permite instalarea rapida pe loc Constructie durabila de calitate datorita cadrului din aluminiu si panourilor din policarbonat cu camere duble pentru vitrare |
| Profiluri: profile din aluminiu extrudat, goale, vopsite optional in culori RAL, la alegere |
| Vitrare: panouri de 10 mm din policarbonat cu camere duble, opale sau transparente |
| Comportament la foc: B1, inflamabilitate scazuta |
| Dimensiuni: de la 112 cm la 412 cm pe panta superioara a soclului, la exterior Ca dispozitiv trapa de fum cu pana la 250 cm lungime conform DIN EN 12101 – 2 |

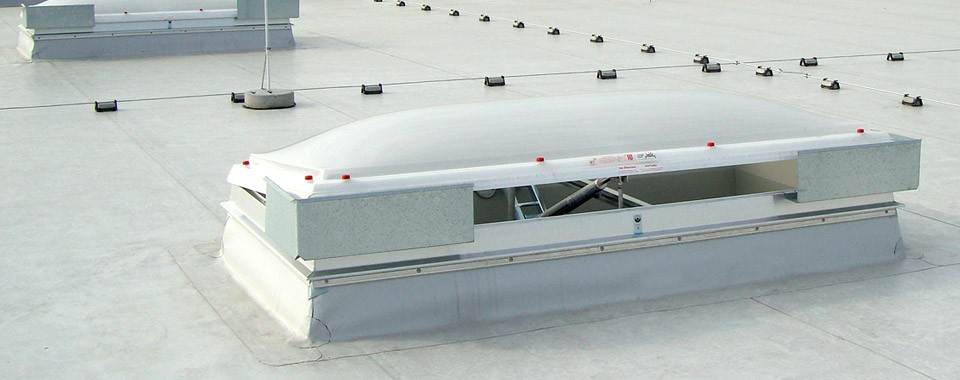

 | Socluri pentru cupole luminatoare JET si sisteme JET de conectare cu acoperisul |
Conexiune sigura cu acoperisul pentru cladiri noi sau renovari Descrierea produsului

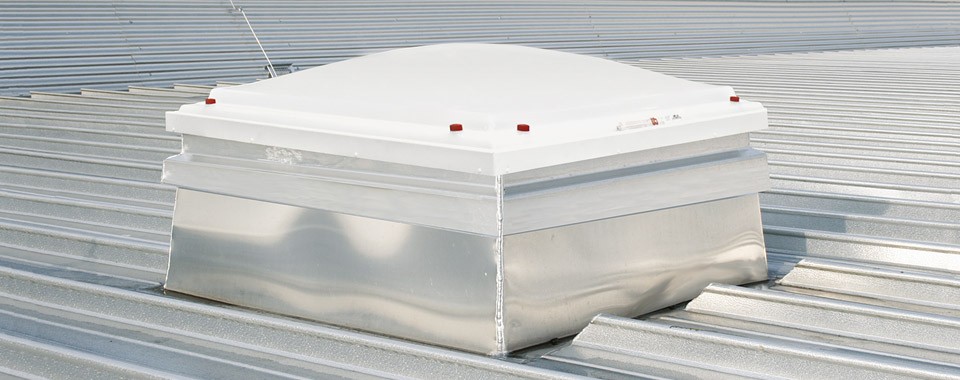

Socluri metalice JET:
- solutia adecvata de materiale pentru acoperisuri cu profile trapezoidale, profilate si alte tipuri de acoperis
- solutia ideala pentru orice tip de etansare si pentru orice tip de conexiune cu acoperisul
Socluri JET din poliester:
- prin alegerea flansei corespunzatoare sunt posibile conexiuni cu membranele bituminoase sau cu polimeri, cu acopesiruri trapezoidale sau profilate si acoperisuri ISO
Socluri JET din PVC:
- toate tipurile de membrane PVC pot fi conectate la acest soclu prin procedura de sudare termica
Sistemele de conectare JET:
- ofera solutii pentru etansare profesionala si pentru orice tip de conexiune

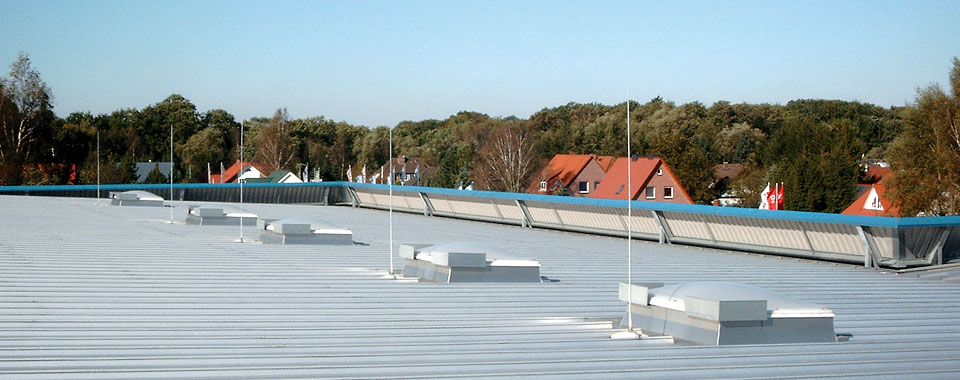

| Socluri JET TRP |  |
Soclurile JET TRP sunt furnizate la comanda. Aceste elemente de mare precizie sunt ideale in combinatie cu tabla trapezoidala si invelitorile ondulate.
| Montare precisa pentru o instalare usoara si complet etansa in acoperisuri din tabla sau constructii cu fibra de beton |
| Tipuri: disponibile pentru toate profilele de acoperis actuale |
| Acoperis cu flansa: intr-un singur strat sau cu flansa izolatoare pentru acoperisuri izolate termo/ ISO |
| Instalare: se face in timpul relocarii elementelor acoperisului deasupra structurii de rezistenta |
| Circuit de apa: asigurat fara probleme de canalul colector prin jgheaburile crestate integrate |
| Termoizolare: soclului este in general izolat |
 | Soclu JET de metal tip SE-AS |
Larex Global Floor utilizeaza sisteme de acoperis din aluminiu verticale, cu falt. Soclurile JET din metal garanteaza o potrivire perfecta luand in considerare proprietatile de expansiune.
| Un soclu special proiectat cu sistem de conectare din tabla de aluminium pentru instalare pe acoperisuri din aluminiu verticale, cu falt. |
| Invelis de rezistenta/ intern din tabla de otel zincat, vopsit RAL 9002, optional intr-o culoare RAL la alegere) |
| Izolatia intre invelisul interior si exterior: fibra mineral 60 mm, valoare U: 0.60 W/ m²K |
| Inaltimi soclu: 40 cm sau 50 cm |
| Soclul este furnizat impreuna cu cupola luminatoare JET, gata de instalare pe acoperis. |
| Invelisul exterior este montat pe cupola luminatoare si apoi sudat de acoperis. |
| Deschiderea este complet etansa dupa montarea a 4 flanse care au fost, din fabrica, sudate in colturi. |

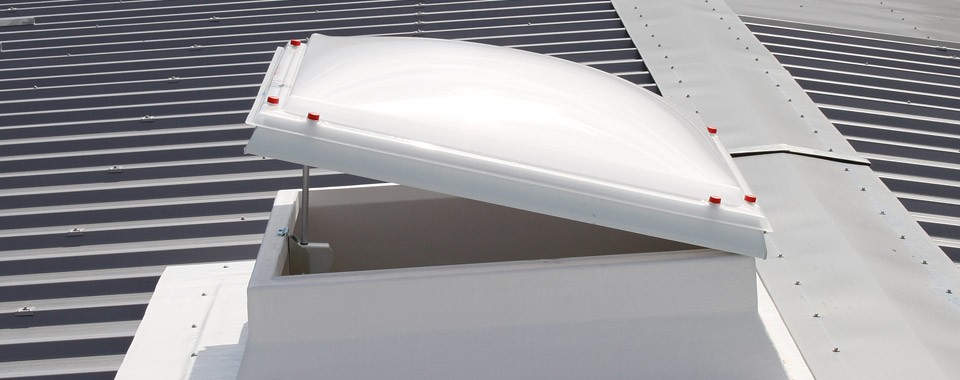

| Socluri JET TRP din GRP cu flanse laterale inclinate |  |
Pentru montaj pe toate tipurile de acoperisuri profilate (acoperisuri dublu strat sau cu panouri sandwich), acoperisuri ondulate si acoperisuri faltuiteSoclu JET TRP din GRP cu flanse laterale inclinate
- suprafete GRP (poliester armat cu fibra de sticla), culoare alba, rugos la exterior, neted la interior
- standard RAL 9010 sau alta culoare RAL la alegere
- cu termoizolatie din PUR, valoare U: 0,94 W/m²K
- latimi variabile ale flansei, adaptate distantelor dintre cutele acoperisului
- flansele din amonte si din aval sunt standard de 300 mm sau pot avea alte dimensiuni la cerere
- marginile flanselor laterale inclinate
Nota:
Larex Global Floor livreaza doar soclul TRP din GRP cu margini inclinate. Recomandarile IFBS si instructiunile producatorului trebuie respectate.

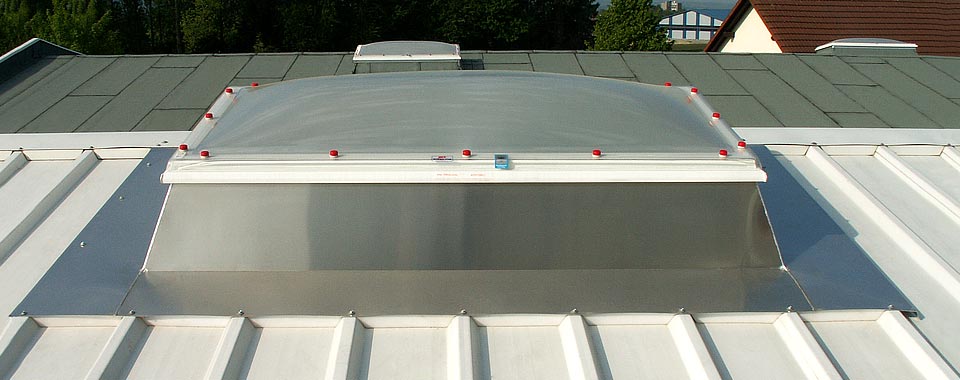

 | Soclu JET-otel-aluminiu integrat cu flansa profilata TRP |
Pentru montaj pe toate tipurile de acoperisuri profilate (dublu strat si acoperis termo/ISO),
ondulate si faltuite.Soclu JET-otel-aluminiu integrat cu flansa profilata TRP
- partea interioara din otel zincat, vopsit RAL 9002 (alb) sau alta culoare RAL la alegere
- partea exterioara din aluminiu culoare natur sau vopsita RAL la alegere
- separare termica datorita despartirii celor doua straturi ale soclului in flansa superioara prinsa in suruburi si flansa inferioara
- izolatie termica ne-inflamabila intre cele doua straturil:
soclu tip AK: 60 mm, coeficient de transfer termic U = 0,48 W/m²K
soclu tip RAK: 30 mm, coeficient de transfer termic U = 0,90 W/m²K - latime variabila a flansei pentru a se potrivi cu distanta dinte cute
- latime standard de 300 mm atat pentru flansa inferiaoara cat si pentru cea superioara, sau alta latime la cerere
NOTA:
Larex Global Floor livreaza doar soclul otel-aluminiu integrat cu flansa profilata TRP. Recomandarile IFBS si instructiunile producatorului trebuie respectate.
| Soclu JET GRP – aluminiu integrat TRP |  |
Acest soclu integrat din GRP si Aluminiu este izolat termic, robust si pe deplin profilat. Este ideal pentru instalarea pe suprafete profilate de acoperis.
| Consta in: Soclu GFK cu flansa plata cu rolul de separare termica de pragul superior, pigmentare alba solida ori in start de culoare RAL, la alegere Cadru sudat din tabla de aluminiu, suprafata naturala din aluminiu sau vopsit in culori RAL, la alegere, cu dren transversal prin jgheaburi superioare si inferioare, in 4 parti, construit cu profil placare intr-un singur strat pentru TRP laminat la intradosul exterior si imbinat mecanic |

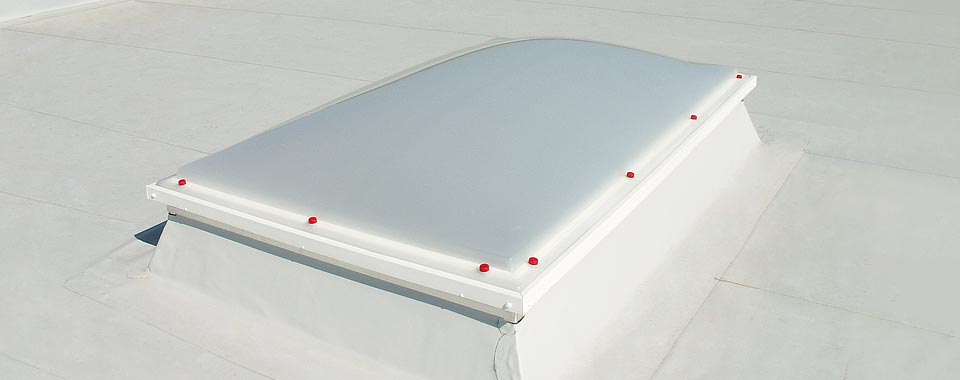

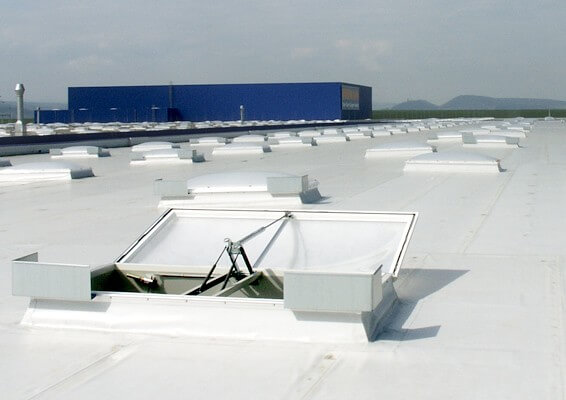

 | JET-TRAPA DE FUM-PVC-AK 30 SISTEM JET-FIREJET® 165° |
Soclu JET-PVC pentru evacuare fum si caldura.
| Soclu Soclu PVC cu perete dublu, cu interior solid, 30 cm inaltime Cadru K cu geometrie din constructii de calitate din material plastic alb extrudat Colturile sunt etansate prin sudura in oglinda Imprejmuire tip nas pentru prinderea sistemului JET OPTIMAL de conexiune cu acoperisul Peretii interiori netezi ofera o estetica perfecta Izolatie termica excelenta cu valoare U =0.92 W/ m² K, datorata profilelor cu camere umplute cu spuma de polistiren |
| Aplicabil tuturor cupolelor luminatoare JET cu functie de trapa de fum, trapelor opace si trapelor JET Vario, sistem evacuare fum Mecanism de actionare controlat pneumatic cu functie de deschidere pentru evacuare fum Unghi de deschidere la 165° astfel incat cupola luminatoare sa nu loveasca suprafata acoperisului Este blocat in pozitia stop si depresurizat in pozitie inchisa Poate fi combinat cu un mecanism JET de deschidere cu motor sau, suplimentar, cu un cilindru pneumatic de ridicare pentru ventilarea zilnica |

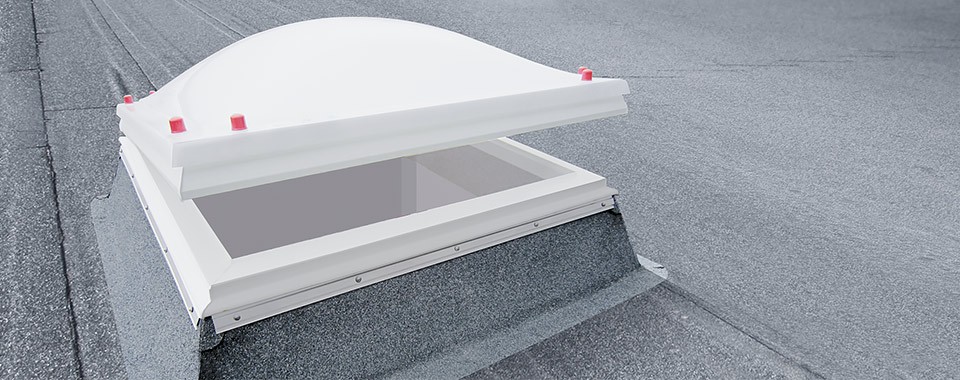

| Soclu metalic JET tip ISO therm AK |  |
Soluţie fara punti termice pentru socluri metalice
Completare ideală pentru soluţii de lumina naturala, pretenţioase
din punct de vedere energetic şi structuralAvantajele pe scurt:
- Solutie fara punti termice, conf. EnEV 2014 (2016)
- Completare ideală pentru produsele de lumină naturală din seria JET-AMBIANTA
- Termene scurte de livrare
- Multiple variante
- Opţiuni atractive
Ramei de acoperire JET-PVC:
Izolatie a partii superioare a solului, fara punti termice
- Structură izolatoare multicameră din PVC dur
- Suprafaţă de fixare pentru sistemul de prindere a membranei hidroizolatoare
- Fixarea membranei hidroizolatoare cu sistemul JET-optimal
- Brevet European aplicat pentru aceasta constructie
Soclu metalic JET:
Perfecţionare a sistemului de soclu, cu funcţionalitate atestată în practică
- Fără componente metalice proeminente
- Partea vizibila a soclului in culoare RAL 9002
- Înălţimi standard ale soclului: 30, 40 şi 50 cm
- Izolaţie termică 60 mm (vata minerala, material de construcţie clasă A1)
- Uup = 0,68 W/m²K conf. EN 1873 (pentru înălţime soclu 50 cm)
(Certificare conf. DIN EN ISO 10077-2 şi DIN EN ISO 10211)
 | JET-NDS |
Protecție anti-prăbușire pentru siguranță sporită pe acoperiș cu posibilitate de montare ulterioara.
Concept individual pentru siguranță permanentă. JET-NDS
- Soluţie pentru protecție anti-prăbușire permanenta (solutie brevetata), concepută
pentru deschideri în acoperiș
(de exemplu, cu cupole luminatoare până la lățimea nominală maximă de 2 x 3 m) - Protecție anti-prăbușire JET, testată și aprobată în conformitate cu standardele
GS-Bau 01 și GS-Bau 18 (certificat de testare de tip CE nr. Bau/TB 10311)
Avantaje:
- Utilizare individuală pe structura existentă (montare ulterioara)
- Montaj ulterior posibil indiferent de tipul soclului și fabricant*
- Testare multiplă
- Instalare rapidă și simplificată
- Fără întreruperea activităţii
- Siguranță totală și permanentă în zona acoperișului
- Nu afectează eficiența sistemului de desfumare
- Nu obtureaza transmisia luminii
- Soluţie integrată de protecţie si evacuare fum de la o singură sursă
NOTĂ:
* cu condiția să nu existe limitări structurale sau operaționale
Probleme:
- Nerespectarea sau respectarea parțială a normelor și standardelor actuale
(de exemplu, DIN 4426:2013-12 și alte instrucțiuni naționale) - Lipsesc componente de siguranță, nu se asigură utilizarea în siguranță sau
este necesar un concept complex suplimentar de soluții - Stocul de construcții crește permanent și include diferite sisteme de evacuare
fum si cupole luminatoare
Riscuri:
- Potențial pericol latent, parțial crescut pe durata întreținerii, reparațiilor sau altor
lucrări pe acoperiș - Risc substanțial de răspundere pentru operator cauzat de absența siguranței pe
durata traficului
Abordarea noastră:
- Sistemul JET-NDS se utilizează pentru securizare antiprăbușire
Conceptul nostru de siguranță:
- grătare de protecție anti-prăbușire pentru securizare permanentă și colectivă
- adaptare individuală la condițiile structurale
- securizare directă datorată consolei speciale
- instalare rapidă și sigură de pe acoperiș (restricții minime pe durata funcționării normale)
